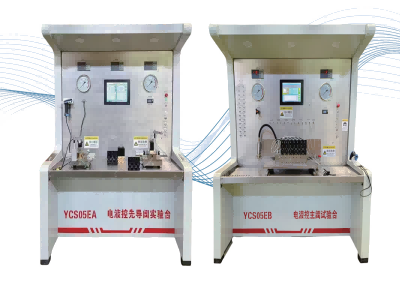

液压支架电液控阀试验台
2025/10/31
产品介绍
依据国家标准“GB/T25974-2010煤矿用液压支架第3部分：控制系统及阀”研制，是专为液压支架电液控制系统元件进行出厂性能检验测试的专用设备。试验台符合最新国家标准检验的要求，分别对电磁先导阀和电液控主阀进行测试，分为2工位先导阀试验台和单工位主阀试验台，该机配装专业测控软件的工控机对液压试验中的各类试验动作进行测试并同时进行数据进行处理。实时检测数据转入工控机可以自动绘制压力曲线、压力与流量的对应交互曲线。根据标准自动绘制试验报告。
技术参数
电机功率
5.5KW
测试压力
0-80Mpa
油泵压力
0-20MPa
先导阀测试工位
2个
乳化液流量
60L/min
主阀测试组数
18
增压比
1:04
测试介质
5%乳化液
乳化液压力
2Mpa
主阀测试工位
1个
测试电压范围
DC12V±30%
精度等级
C级
设备组成
|
名称 |
数量 |
外形尺寸(mm) |
重量(kg) |
|
液压试验台主机 |
2台 |
长*宽*高：3000*1100*2100 |
1500 |
